項目

單位

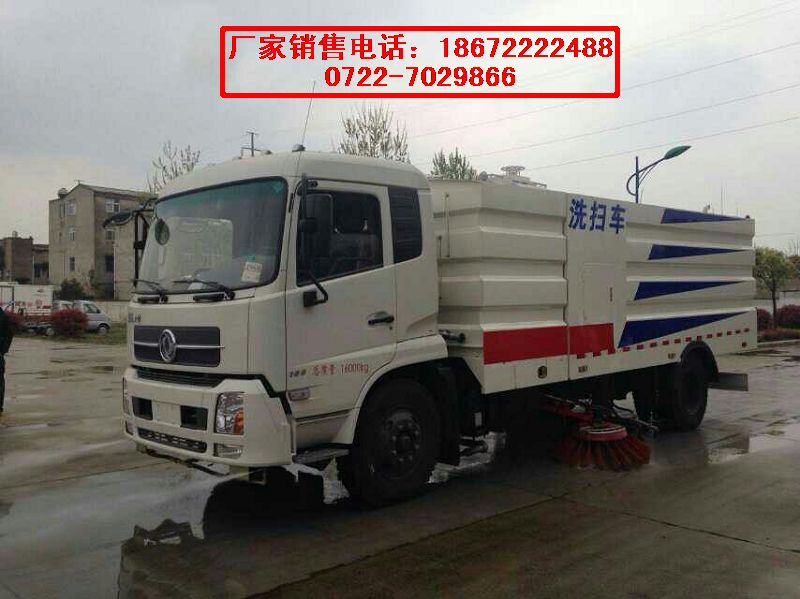

CLW5160TXSD4型洗掃車

CLW5160TXSC4型洗掃車

作

業

性

能

洗

掃

作

業

最大洗掃寬度（含路緣清洗寬度）

m

4．1

路面洗掃寬度（不含路緣清洗寬度）

m

3．5

洗掃速度

Km/h

5∽13

清洗水額定壓力

MPa

10

清洗水額定流量

L/min

122

清

掃

作

業

清掃寬度

m

3．5

清掃速度

Km/h

3∽15

保潔速度

Km/h

3∽20

最大清掃能力

M2/h

70000

卸料角

°

≥48

低壓沖洗寬度

m

24

清水箱總?cè)莘e

L

9000

垃圾箱總?cè)莘e

L

7000

行駛性能

最高車速（滿載）

km/h

90

最大爬坡角

°

30

制動距離（滿載30Km/h）

m

≤10

最小轉彎直徑

m

19

燃油消耗量

限定工況百公里燃油消耗量

L/100km

18

全洗掃作業

作業速度

7km/h

（2檔怠速）

副發動機轉速1850r/min

L/h

13．7

L/10000m2

5．64

副發動機轉速1600r/min

L/h

8．9

L/10000m2

3．76

全掃作業

作業速度

7km/h

（2檔怠速）

副發轉速1850r/min

L/h

11．1

L/10000m2

4．59

副發轉速1600r/min

L/h

7．2

L/10000m2

3．12

質量參數

整車整備質量

Kg

11650

最大總質量

kg

16000

結構尺寸

外形尺寸（長X寬X高）

mm

8580×2490×3100

軸距

mm

5000

輪距

前輪

mm

1880

后輪

mm

1860

接近角

°

20

離去角

°

17．5

最小離地間隙

mm

275

項目

CLW5160TXSD4型洗掃車

CLW5160TXSD4型洗掃車

汽

車

底

盤

底盤型號、類別、生產企業

東風DFL1160BX

中國第一汽車集團公司

發動機型號、生產企業

東風康明斯B80

解放   BF6M2012-20E4

發動機額定功率

136kw/2500r/min

150kw/2500r/min

變速箱型號

DF6S900

變速箱速比

1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188

驅動軸

單級雙曲線齒輪主主減速器

速比i=5.143

單級雙曲線齒輪主主減速器

速比i=5.571

輪胎

前輪

10.00-20(10.00R20)

后輪

10.00-20(10.00R20)

燃油種類

滿足第三階段排放要求的柴油，根據氣溫選用合適的柴油牌號

滿足第四階段排放要求的柴油，根據氣溫選用合適的柴油牌號

副

發

動

機

標準配置

型號、生產企業

EQ6BT5.9(國Ⅰ機)

東風康明斯發動機有限公司

EQB160-20(國Ⅱ機)

東風康明斯發動機有限公司

功率

118kw/2500r/min

118kw/2500r/min

選裝配置

型號、生產企業

EQB160-20(國Ⅱ機)

東風康明斯發動機有限公司

EQ6BT5.9(國Ⅰ機)

東風康明斯發動機有限公司

功率

118Kw/2500r/min

離合器

汽車離合器，氣動驅動，電氣自動控制

風

機

型式

專用高壓離心風機

額定轉速

2600r/min

傳動型式

窄V帶傳動

液

壓

系

統

型式

開式，電液控制集中操縱

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊等

溢流壓力

15MPa

液壓油容量

60L

電

氣

系

統

控制方式

PLC控制+手動控制、語言報警、機電液互鎖等

底盤車系統電壓

24V

工作裝置系統電壓

24V

蓄電池型號

12V-140A.H(2只串聯)

高

壓

清

洗

系

統

高壓水泵

型式

柱塞泵

型號

意大利Pratissoli KF36

額定壓力

16MPa

系統使用壓力

10MPa

額定流量

122L/min

額定轉速

1000r/min

水閥及控制

水閥型式

高壓不銹鋼球閥，10MPa

控制方式

氣缸驅動，電氣控制

噴水桿噴嘴型式

高壓洗滌型

項目

 CLW5160TXSD4,

CLW5160TXSC4

低壓沖洗系統

低壓水泵

型號

80QZB60/90

流量

60m3/h

揚程

90m

沖洗寬度

24m

掃盤降塵系統

電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等

清

掃

系

統

型式

在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。

掃刷直徑

φ900mm

掃盤速度

高速檔（正常作業檔）：100r/min；中速檔：80r/min；低速檔：60r/min

掃盤傾角調整

前傾：4°-6°；外傾2°-4°

吸

嘴

型式

雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿，吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。

吸管直徑

2Xφ180mm

工作時剛性部分離地間隙

5-10mm

左右噴桿

噴桿擺動

氣缸驅動，電氣自動控制，擺動角78°

噴桿離地高度

隨吸嘴借吸嘴輪與路面隨動，離地高度280mm

噴桿總數量

8只，每側4只
